CFE18 – moduł przełączników CAN Bus

CFE18 oznacza „Can Bus Function Extension”, czyli potocznie „Can Switch Board” – dlaczego potrzebujesz tego modułu?

Połączenia CAN Bus w pojeździe mogą czasami stanowić spore wyzwanie. Szczególnie w zastosowaniach motorsportowych, gdzie elektronika musi być umieszczona w kierownicy, a sygnały z pokręteł lub przycisków muszą być przesyłane przez magistralę CAN.

CANchecked oferuje teraz niewielki moduł rozszerzeń, który udostępnia 17 wejść: 8 dla przełączników (low side) oraz 9 wejść analogowych (sygnał 0–5V). Wbudowany jest także przetwornik napięcia do pracy z instalacją samochodową 12V.

Na płytce znajdują się również 3 wyjścia typu low side o maksymalnym obciążeniu 0,5 A.

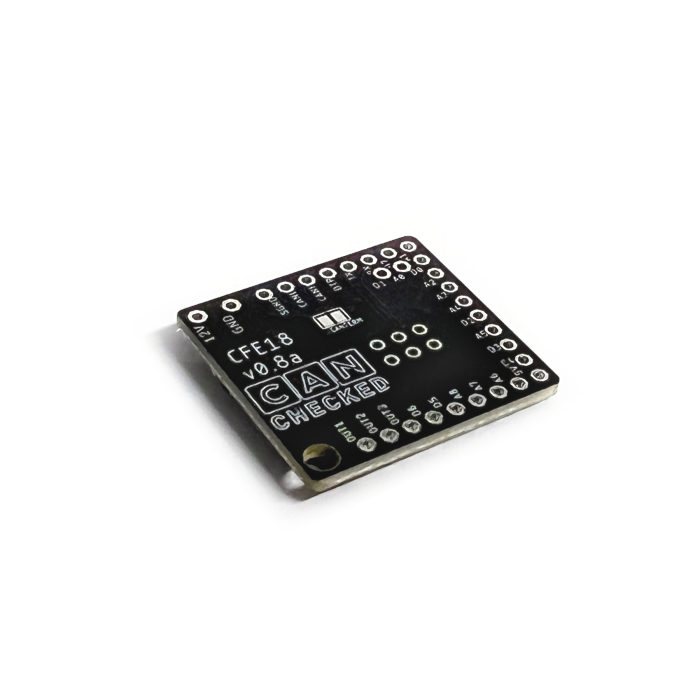

Sprzęt CFE18

Płytka ma bardzo kompaktowe wymiary 29x27 mm, dzięki czemu można ją zamontować praktycznie w dowolnym miejscu. Raster pinów wynosi 2,54 mm, natomiast dla zasilania 3,81 mm.

Dodano również otwór montażowy, który umożliwia przykręcenie modułu.

CFE18 – terminacja CAN Bus

Na płytce znajduje się zworka lutownicza.

Jej zamknięcie aktywuje terminację CAN Bus rezystorem 120 Ω. Domyślnie zworka jest OTWARTA.

Kierownica motorsportowa

Jednym z zastosowań może być kierownica motorsportowa. Na ilustracji widać przybliżony rozmiar – piasta kierownicy ma średnicę 50 mm. Przy użyciu zaledwie 4 przewodów (np. przez przewód spiralny) można przesyłać wiele sygnałów przez CAN Bus.

Możliwości podłączenia

Dzięki CFE18 można podłączać zarówno przełączniki, jak i potencjometry (pokrętła regulacyjne).

Możliwe jest także podłączenie czujników, takich jak ciśnienie oleju, paliwa, doładowania czy ciśnienie w kolektorze wydechowym, a także integracja z własną obudową.

Wyjścia cyfrowe

CFE18 posiada trzy wyjścia cyfrowe. Mogą one obsługiwać maksymalnie 500 mA i przełączają do masy (LOW SIDE).

Aby nimi sterować, należy wysyłać ramkę CAN co 100 ms (ID CAN jest konfigurowalne – po przerwie 500 ms aktywuje się timeout i wyjścia zostają wyłączone):
(0 = nieaktywne, 1 = aktywne)

Wygładzanie AIN

Jeśli sygnały z wejść analogowych są niestabilne, można je wygładzić programowo. Ustawienie to można konfigurować indywidualnie dla każdego wejścia.

Przy każdej transmisji wartości analogowe są przeliczane (domyślnie 20 Hz).
Przykładowo, przy współczynniku wygładzania ustawionym na 4, obliczana jest średnia z ostatnich 16 pomiarów. Dzięki temu sygnał jest bardziej stabilny, ale wolniej reaguje na zmiany – ważne jest znalezienie odpowiedniego kompromisu.

Konfiguracja odbywa się poprzez CAN Bus.
